Pemilihan Mesin: Cara Menganggarkan Kuasa yang Diperlukan Untuk Pemunggah Kapal Skru

Memilih yang betul Pemunggahan kapal skru Untuk operasi pelabuhan anda adalah keputusan kritikal yang memberi kesan langsung kepada kecekapan, kos operasi, dan kebolehpercayaan jangka panjang. Di tengah -tengah proses pemilihan ini terdapat anggaran keperluan kuasa yang tepat. Motor yang berukuran kecil membawa kepada stalling kerap, peningkatan penyelenggaraan, dan kegagalan untuk mencapai kadar pemunggahan sasaran, sementara yang besar menghasilkan perbelanjaan modal yang tidak perlu dan penggunaan tenaga yang lebih tinggi. Panduan ini memberikan pendekatan yang komprehensif, langkah demi langkah untuk menganggarkan kuasa yang diperlukan untuk Pemunggahan kapal skru , menyelidiki faktor dan pengiraan utama yang menentukan Pengiraan kuasa penghantar skru Untuk mesin kompleks ini. Yang betul Anggaran kuasa untuk pemunggah pukal adalah asas untuk memastikan prestasi optimum dan pulangan pelaburan.

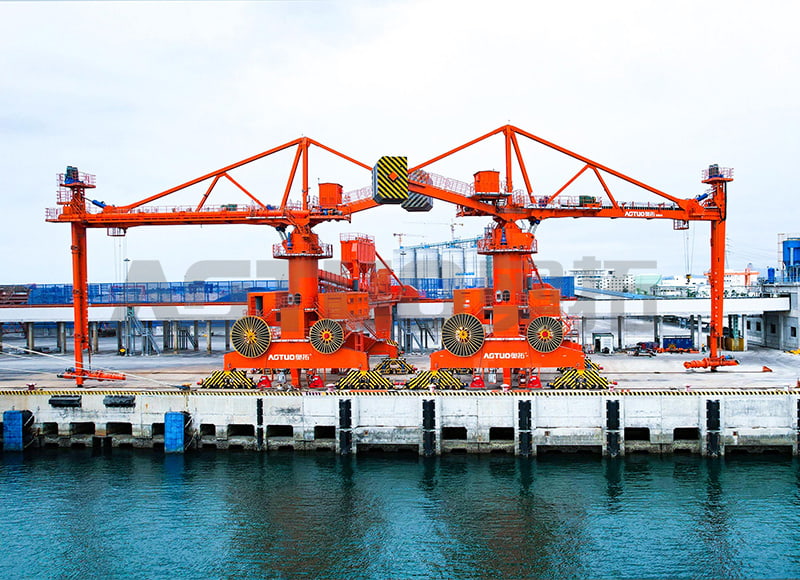

1000-70000 DWT 200-1500T/H Rail Mobile Screw Ship BLOADER

Memahami komponen teras permintaan kuasa

Jumlah kuasa yang diperlukan untuk memandu a Pemunggahan kapal skru bukan satu nilai tetapi jumlah komponen yang berbeza. Setiap komponen ini mewakili daya yang mesti diatasi oleh motor untuk memindahkan bahan dari pegangan kapal ke sistem penerima berasaskan pantai. Memahami unsur -unsur ini adalah langkah pertama dalam apa jua yang tepat Panduan ukuran motor pemunggah .

• Kuasa pengendalian bahan (p _H ): Ini adalah kuasa yang diperlukan untuk benar -benar mengangkat dan menggerakkan bahan pukal di sepanjang panjang dan cenderung penghantar skru. Ia secara langsung berkaitan dengan kapasiti, ketinggian angkat, dan panjang penghantar.
• Kuasa geseran bahan (p _F ): Apabila bahan bergerak, ia menggosok penerbangan skru dan palung, mencipta geseran. Komponen ini dipengaruhi oleh abrasif bahan dan pekali geseran dalamannya.
• Kuasa penghantar kosong (p _E ): Ini adalah kuasa yang diperlukan untuk hanya menjalankan pemunggahan kosong, mengatasi geseran mekanikal dalam galas, kotak gear, dan bahagian -bahagian yang bergerak.
• Beban tambahan: Operasi cenderung, faktor persekitaran seperti rintangan angin pada ledakan, dan kuasa yang diperlukan untuk sistem sampingan seperti gerakan luffing dan slewing juga menyumbang kepada jumlah permintaan.

Faktor utama yang mempengaruhi keperluan kuasa

Tepat menganggarkan kuasa adalah masalah multi-variable. Sebelum sebarang pengiraan boleh bermula, adalah penting untuk mengumpulkan data tertentu mengenai bahan yang akan dikendalikan dan parameter operasi pemunggah. Data ini membentuk asas yang boleh dipercayai Anggaran kuasa untuk pemunggah pukal .

• Ketumpatan pukal bahan (γ): Berat per unit volum (mis., Kg/m³) bahan. Bahan yang lebih berat seperti bijih besi memerlukan lebih banyak kuasa daripada bahan yang lebih ringan seperti bijirin.
• Memunggah kapasiti (q): Kadar aliran jisim yang dikehendaki (mis., Tan sejam). Ini adalah pemacu utama keperluan kuasa.
• Panjang penghantar (L) dan kecenderungan (h): Jumlah jarak mendatar dan ketinggian lif menegak bahan mesti diangkut. Penghantar yang lebih panjang dan curam memerlukan lebih banyak kuasa.
• Faktor geseran bahan (f): Nilai tanpa dimensi yang mewakili ciri aliran bahan dan interaksi dengan permukaan penghantar. Ia lebih tinggi untuk bahan melekit atau kasar.
• Mengisi pekali (φ): Nisbah kawasan keratan rentas yang dipenuhi dengan bahan ke kawasan yang tersedia. Biasanya, ini adalah antara 15% dan 45% untuk penghantar skru untuk mengelakkan beban.

Jadual Perbandingan Harta Bahan

Ciri -ciri bahan pukal mungkin merupakan pemboleh ubah yang paling penting. Jadual berikut memberikan nilai tipikal untuk bahan biasa, yang merupakan input penting untuk Pengiraan kuasa penghantar skru .

Kaedah pengiraan kuasa langkah demi langkah

Walaupun perisian terperinci sering digunakan untuk reka bentuk akhir, anggaran manual memberikan wawasan yang tidak ternilai. Metodologi berikut, berdasarkan piawaian CEMA (Persatuan Pengeluar Peralatan Conveyor), menggariskan proses untuk penghantar skru mendatar asas. Ini membentuk teras mana -mana Panduan ukuran motor pemunggah .

Langkah 1: Kirakan kuasa pengendalian bahan (p _H )

Ini adalah kuasa yang diperlukan untuk memindahkan jisim bahan ke atas jarak yang diperlukan. Formula adalah:

P _H (kw) = (c * l * g) / 3600

Di mana: c = kapasiti (kg/h), l = panjang penghantar (m), g = graviti (9.81 m/s²). Bagi penghantar yang cenderung, 'L' digantikan dengan jumlah jarak penyampaian, yang dengan ketara meningkatkan permintaan kuasa.

• Contoh: Untuk kapasiti 500 t/j (500,000 kg/j) lebih dari 30 meter: P _H = (500,000 * 30 * 9.81) / 3600 = ~ 40.9 kW.
• Pertimbangan: Komponen ini paling sensitif terhadap perubahan kapasiti dan ketinggian angkat.

Langkah 2: Kirakan kuasa geseran bahan (p _F )

Ini menyumbang geseran antara bahan dan skru/palung. Formula adalah:

P _F (kw) = (c * l * f) / 3670

Di mana: f ialah faktor geseran bahan (mis., 1.5 untuk simen, 4.0 untuk klinker).

• Contoh (berterusan): Untuk simen (f = 1.5) lebih dari 30 meter: P _F = (500,000 * 30 * 1.5) / 3670 = ~ 6.1 kW.
• Pertimbangan: Bahan -bahan yang kasar dengan faktor 'F' yang tinggi akan secara drastik meningkatkan nilai ini.

Langkah 3: Akaun untuk kecekapan dan tentukan kuasa yang dipasang

Nilai kuasa yang dikira adalah teori dan tidak mengambil kira kerugian mekanikal. Jumlah kuasa yang diperlukan pada aci motor didapati dengan membahagikan jumlah semua komponen kuasa oleh kecekapan pemacu keseluruhan (η).

P _Jumlah = (Ms _H P _F P _E ) / η

• Kecekapan (η): Untuk sistem yang melibatkan kotak gear dan galas, η biasanya antara 0.85 dan 0.95.
• Kuasa penghantar kosong (p _E ): Ini boleh dianggarkan dari data pengilang atau sebagai peratusan kecil (mis., 5-10%) daripada kuasa bahan untuk anggaran awal.
• Ukuran akhir: Faktor keselamatan 10-15% biasanya ditambah kepada p _Jumlah Untuk tiba di kuasa motor yang dipasang akhir, memastikan ia dapat mengendalikan beban permulaan dan beban kecil.

Pertimbangan lanjutan untuk aplikasi dunia nyata

Pengiraan asas menyediakan asas, tetapi dunia nyata Spesifikasi pemunggahan skru Memerlukan perakaunan untuk dinamik yang lebih kompleks. Syarikat -syarikat yang mempunyai pengalaman kejuruteraan yang luas, seperti Hangzhou Aotuo Mechanical and Electrical Co., Ltd., mengintegrasikan faktor -faktor ini ke dalam reka bentuk mereka untuk peralatan yang mampu mengendalikan sehingga 3000t/h.

• Pemacu Kekerapan Variabel (VFD): Menggunakan VFD membolehkan motor beroperasi pada kelajuan yang berbeza dan menyediakan "permulaan yang lembut," mengurangkan tekanan semasa dan mekanikal semasa permulaan, yang boleh lebih tinggi daripada kuasa berjalan.
• Keadaan tidak standard: Operasi dalam sejuk yang melampau boleh menjejaskan sifat bahan dan kelikatan pelincir, sementara kelembapan yang tinggi dapat meningkatkan lekatan bahan -bahan tertentu, kedua -duanya memberi kesan kepada permintaan kuasa.
• Unit pemacu berganda: Untuk pemunggahan skru yang sangat panjang, kuasa boleh dibekalkan oleh pelbagai motor yang diletakkan pada selang sepanjang panjang untuk mengelakkan kilasan berlebihan pada aci skru.
• Kuasa Integrasi Sistem: Jumlahnya Anggaran kuasa untuk pemunggah pukal Mesti termasuk tenaga yang diperlukan untuk luffing (menaikkan/menurunkan) ledakan, membunuh (berputar) pemunggahan, dan sistem pengumpulan habuk.

Soalan Lazim

Apakah kesilapan yang paling biasa dalam ukuran motor untuk pemunggah kapal skru?

Kesilapan yang paling biasa dan mahal adalah meremehkan faktor geseran bahan (nilai 'f') dan ketidakcekapan sistem keseluruhan. Jurutera sering memberi tumpuan kepada kuasa mengangkat asas (p _H ) tetapi gagal untuk mencatatkan tenaga tambahan yang diperlukan untuk menolak bahan -bahan yang kasar atau melekit seperti clinker atau arang batu basah melalui palung. Pengawasan ini, digabungkan dengan menggunakan kecekapan pemacu yang terlalu optimis, membawa kepada memilih motor yang berukuran kecil yang secara konsisten akan membebankan, perjalanan, dan mempunyai jangka hayat yang dipendekkan. Yang mantap Panduan ukuran motor pemunggah Sentiasa menekankan faktor geseran yang konservatif, bahan khusus.

Bagaimanakah pilihan bahan mempengaruhi pengiraan kuasa melebihi ketumpatan?

Walaupun ketumpatan secara langsung memberi kesan kepada kuasa pengendalian bahan (p _H ), ciri -ciri fizikal bahan secara mendalam mempengaruhi kuasa geseran bahan (p _F ). Bahan kasar seperti bijih besi atau klinker mempunyai faktor geseran yang sangat tinggi ('f'), yang boleh melipatgandakan p _F Komponen beberapa kali berbanding bahan yang mengalir bebas seperti bijirin. Tambahan pula, bahan -bahan dengan kecenderungan untuk kek atau mematuhi memerlukan pekali pengisian yang lebih rendah (φ) untuk mencegah penyumbatan, yang mungkin memerlukan skru diameter yang lebih besar yang berjalan pada kelajuan yang berbeza untuk mencapai kapasiti yang sama, secara tidak langsung mempengaruhi keseimbangan kuasa. Oleh itu, menyeluruh Pengiraan kuasa penghantar skru adalah mustahil tanpa sifat bahan terperinci.

Adakah lebih baik mempunyai motor yang besar atau terlalu kecil untuk pemunggah skru?

Walaupun kedua -duanya mempunyai kelemahan, motor yang berukuran kecil adalah pilihan yang lebih buruk. Motor yang berukuran kecil akan gagal menyampaikan kapasiti yang diperlukan, gerai di bawah beban, terlalu panas, dan memerlukan penyelenggaraan yang berterusan, yang membawa kepada kos downtime dan operasi yang berlebihan. Motor yang besar, sambil melibatkan pengeluaran modal awal yang lebih tinggi dan berpotensi beroperasi pada titik yang kurang efisien pada lengkung kuasa, akan melaksanakan tugas itu dengan pasti. Dengan pemacu kekerapan pembolehubah moden (VFD), ketidakcekapan operasi motor yang besar dapat dikurangkan. Oleh itu, apabila ragu -ragu, ia adalah amalan industri standard untuk menggunakan faktor keselamatan dan bersandar ke arah motor yang lebih besar untuk memastikan kebolehpercayaan, prinsip utama dalam Spesifikasi pemunggahan skru .

Bolehkah saya menggunakan pengiraan penghantar skru standard untuk aplikasi pemunggah kapal?

Anda boleh menggunakannya sebagai titik permulaan, tetapi pemunggahan kapal memperkenalkan kerumitan yang unik yang pengiraan standard mungkin tidak ditangkap. Sifat dinamik operasi -di mana panjang dan kecenderungan penghantar skru dalaman boleh berubah apabila ledakan itu luffed dan kedudukan kapal beralih -bermakna permintaan kuasa tidak tetap. Di samping itu, keperluan untuk kebolehpercayaan yang tinggi dalam persekitaran pelabuhan 24/7 yang menuntut, membenarkan faktor keselamatan yang lebih besar. Sangat disyorkan untuk menggunakan perisian kejuruteraan khusus atau berunding dengan pengeluar berpengalaman yang mempunyai rekod prestasi terbukti di Anggaran kuasa untuk pemunggah pukal sistem yang mesti dilakukan di bawah keadaan pembolehubah dan keras ini.
